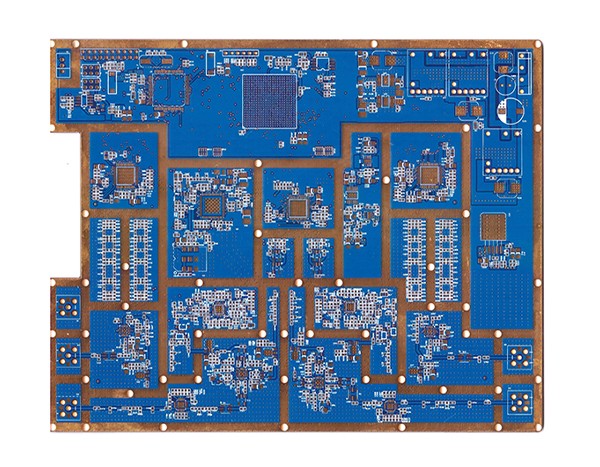

在PCB線路板設計或生產過程中，可能會因操作失誤或其他原因造成線路板短路。如果一塊電路板短路，首先要找到原因來解決問題。如何檢查原因？跟小編一起來看看吧~

1.打開電腦上的PCB設計圖，點亮短路的網絡，看看哪里離得最近，最容易連接。特別注意IC內部的短路。

2、如果是手工焊接，養成好習慣：

1、焊接前，目視檢查PCB板，并用萬用表檢查集線器電路（特別是電源和地）是否短路；

2、每次焊接芯片時，用萬用表檢查電源和地是否短路；

3、焊接時不要隨意扔烙鐵。如果將焊料扔到芯片（尤其是表面貼裝元件）的焊腳上，就不容易找到。

3. 發現短路。取板切線（特別適用于單/雙層板）。切線后，各部門的功能塊分別逐級上電和淘汰。

四、使用短路位置分析儀

5、如果有BGA芯片，因?yàn)樗械暮更c(diǎn)都被芯片籠罩看不見，而且是多層板（4層以上），設計時最好把每個芯片的電源分開，使用磁珠或0歐姆電阻連接，這樣當電源和地短路時，磁珠檢測斷開，便于定位某個芯片。因?yàn)锽GA的焊接比較困難，如果不是機器自動焊接，稍不注意就會把相鄰的電源和地兩個焊球短路。

6、焊接小尺寸表貼電容時要小心，尤其是電源濾波電容（103或104），容易造成電源對地短路。當然，有時候緣分不夠好，電容本身也會短路，所以最好的辦法是在焊接前對電容進行測試。

PCB線路板短路檢查通過以上六點基本可以找到原因。如果您還有其他不知道的，可以咨詢我們的工程師為您解答~
